Автоматическая пенная мойка CIP

АПМ применяется для автоматической мойки шокфризера. Шокфризер в свою очередь состоит из морозильной камеры и расположенного в ней спирального транспортера.

АПМ частично интегрируется внутрь шокфризера и становится неотъемлемой его частью. По этому управление АПМ и шокфризером осуществляется одной АСУ, которая отвечает за их согласованную работу. Управление происходит с одной панели оператора. АПМ рассчитан на работу только при положительной температуре внутри шокфризера. За соблюдением этого условия следит система автоматического управления.

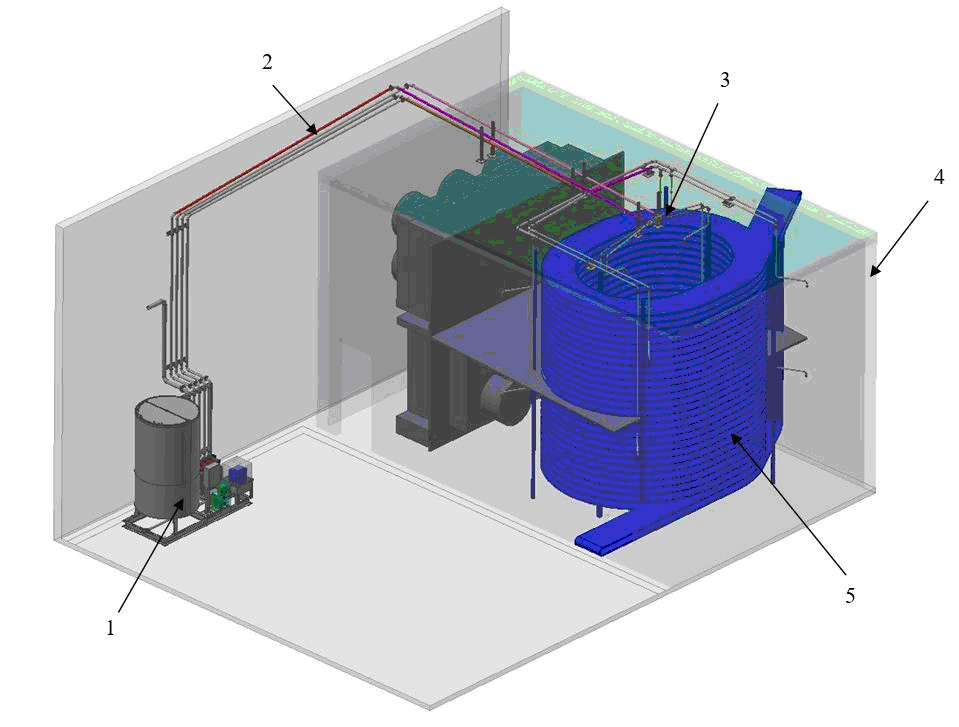

Состав Автоматической Пенной Мойки СИП

насосная станция с накопительным баком,
система трубопроводов,

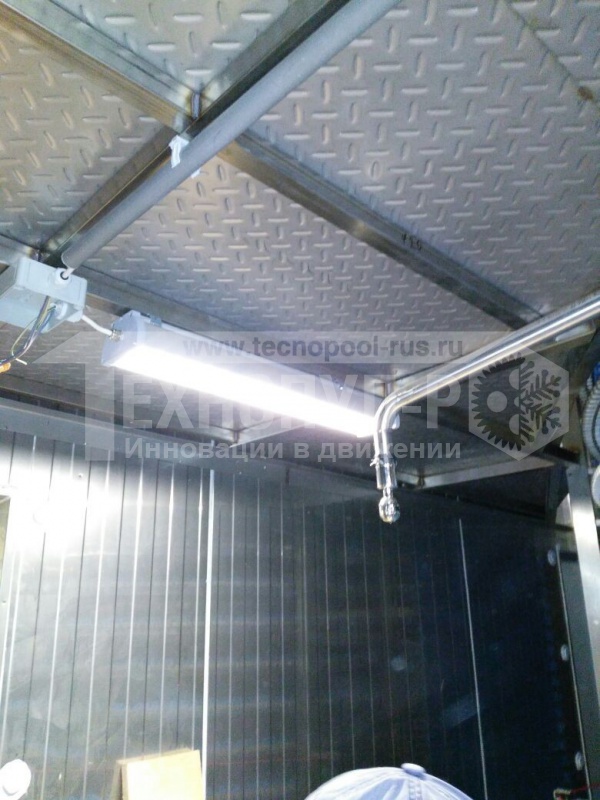

обвязка камеры с системой моющих головок,
камера шокфризера,

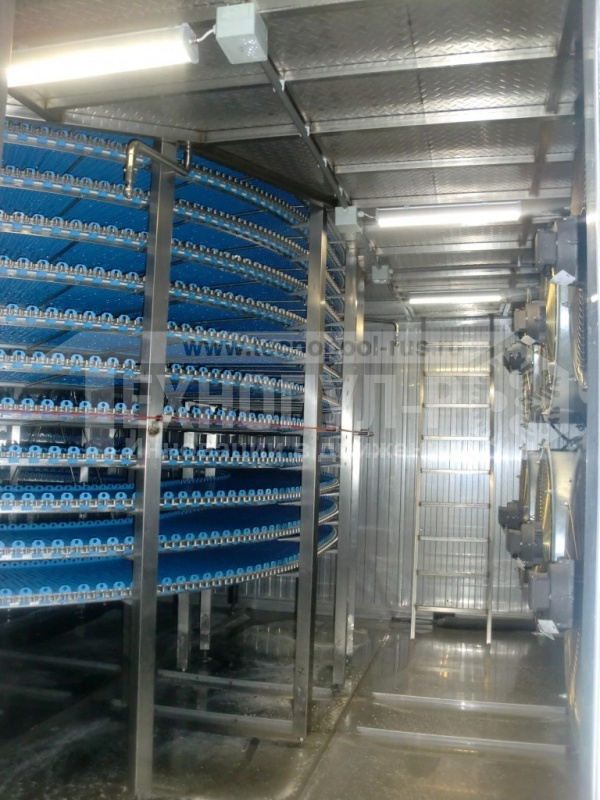

спиральный транспортер.

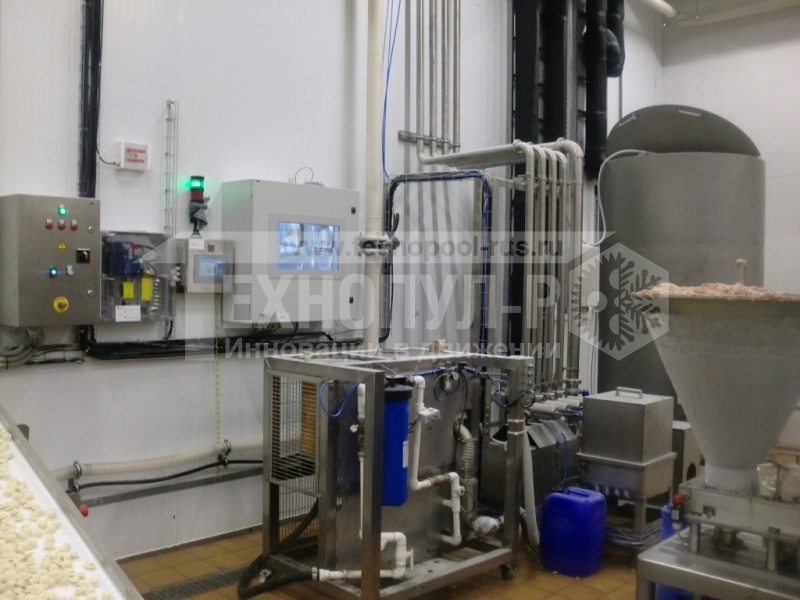

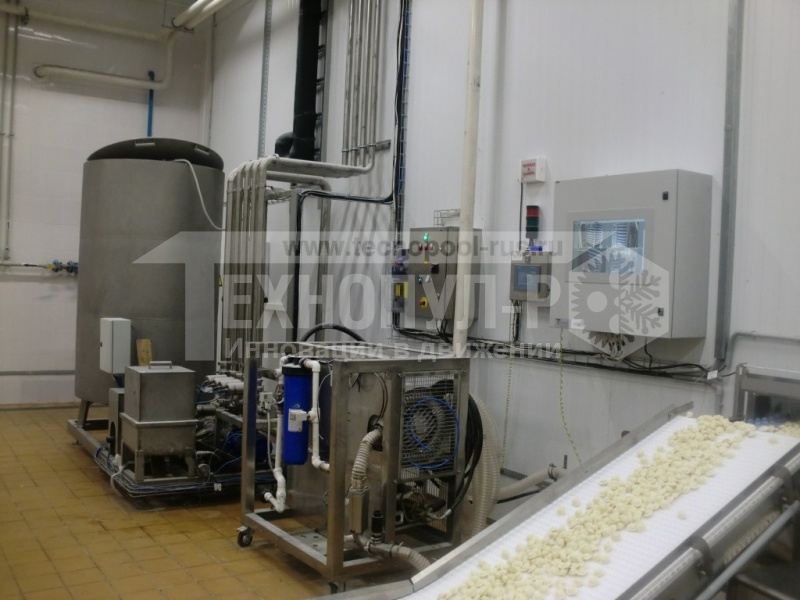

Насосная станция является сердцем АПМ. Она обеспечивает разные режимы работы системы моющих головок, расположенных внутри камеры.

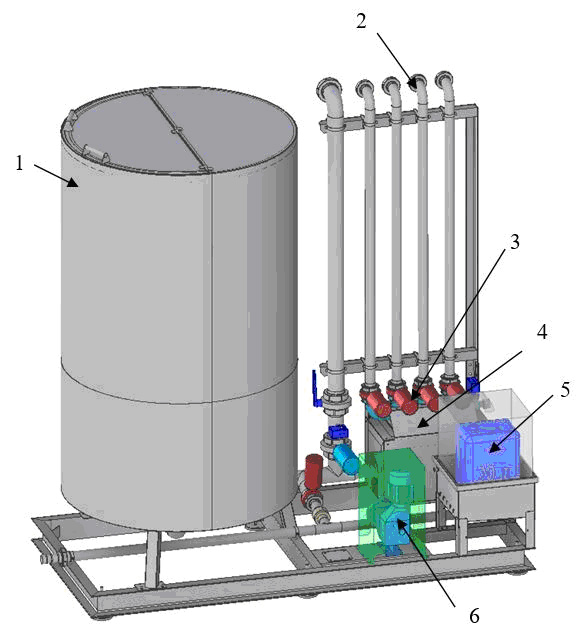

Состав Насосной Станции Автоматической Пенной Мойки СИП

Накопительный бак
Подводящий и отводящие трубопроводы (вода)
Заслонки с пневмо приводом
Агнетающий насос (закрыт кожухом)
Контейнер для канистры с моющим реагентом
Насос дозирующий реактив с регулировкой производительности
Шкаф пневмораспределителей для управления заслонками (условно не показан)

Режимы работы Автоматической Пенной Мойки СИП

В режиме замачивания и ополаскивания насосная станция в определенном порядке подает чистую воду на систему моющих головок.
В режиме мойки к чистой воде добавляется моющий реагент. Также в режиме мойки добавляется воздух для обеспечения интенсивного вспенивания раствора.
В конце цикла мойки обеспечивает сброс воды из трубопроводов соединяющих насосную станцию с системой моющих головок. После этого происходит продувка трубопроводов и форсунки сжатым воздухом
